氣動制動器以其獨特的工作原理和結構設計，在工業自動化領域中扮演著重要角色。本文將深入探討氣動制動器的結構組成、工作原理以及其在不同應用場景中的優勢。

氣動制動器的工作原理：

氣動制動器的工作原理基于氣動系統，通過控制壓縮空氣的流動來實現制動。當氣路接通后，活塞在壓縮空氣的作用下推動活塞架和摩擦板沿軸向運動，壓縮復位彈簧，直至壓緊處于旋轉狀態的附軸襯套圓盤，從而施加阻力矩使相關聯旋轉體停止旋轉。切斷氣路后，活塞架在復位彈簧的作用下帶動摩擦板回位，制動器放開。

氣動制動器的結構解析：

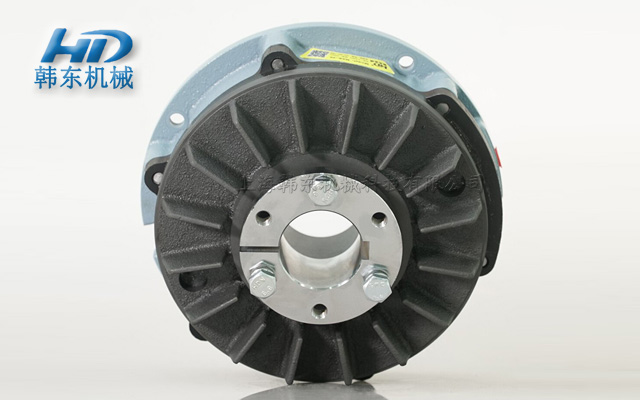

氣動制動器主要由活塞、活塞架、摩擦板、附軸襯套圓盤、復位彈簧等部件組成。附軸襯套圓盤背面的冷卻片設計有助于快速散發因摩擦而產生的熱，保證制動器在連續工作下的穩定性。摩擦板采用對開式設計，便于更換，延長了設備的使用壽命。

氣動制動器的性能特點：

1. 氣動制動器可以調整空氣壓力，實現制動的平穩性和順暢性。

2. 由于其出色的散熱性能，即使在高頻度、高負荷的惡劣工況下也能保持耐用性。

3. 通過調節空氣壓力，可以調節轉矩，轉矩范圍廣泛。

4. 摩擦板設計偏厚，磨耗小，壽命長，且可以在不改變機械設備原樣的情況下更換摩擦板。

氣動制動器的應用場景：

氣動制動器廣泛應用于需要精確控制張力的場合，如低速張力控制、定位制動剎車等。通過與電磁閥和調壓閥的配合使用，可以實現張力的細微、均勻調整。此外，氣動制動器也適用于帶鋸機等設備，提供有效的制動作用。

型號與功能：

氣動制動器有多種型號，如NAB系列，其中型號后綴S和T表示是否帶有漲緊套。漲緊套的使用可以提高設備的安全性，特別是在轉速快、使用頻率高或者軸有間隙的情況下。此外，NAC、NAB摩擦片采用樹脂基復合材料，具有耐磨耐高溫的特性。

綜上所述，氣動制動器以其結構簡單、操作方便、性能穩定等優勢，在工業自動化領域中得到了廣泛應用。通過本文的結構解析與工作原理圖詳解，希望能幫助用戶更好地理解和應用氣動制動器。
